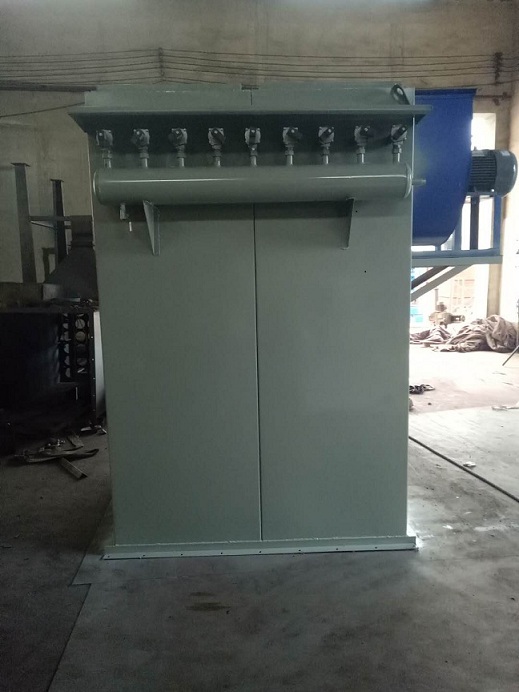

脈沖除塵器是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的除塵器。它與一般除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂再線清灰），而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行，清灰下的粉塵二次飛揚，部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。氣箱式脈沖除塵器是在一室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰半內，不產生二次飛揚脈沖除塵器是在除塵器的基礎上改進的新型高效脈沖除塵器，綜合了分室反吹各種脈沖噴吹除塵器的優點，克服了分室清灰強度不夠，進出風分布不均等缺點，擴大了應用范圍。
脈沖除塵器主要由上箱體、中箱體、灰斗、清灰機構、卸灰裝置、控制系統等組成。脈沖除塵器的工作原理是含塵氣體從中箱體的下部進入，經導流板均勻上升到達濾袋，大顆粒粉塵經碰撞先落入灰斗，粉塵被阻擋在濾袋外表面，干凈氣體進入袋內經過袋口和上箱體，由出風管排出。隨著濾袋外表面的粉塵不斷增加，設備陰力達到設定值時壓差監控系統發出信號，清灰機構開始工作，壓縮空氣從脈沖閥噴出，經噴吹管和噴嘴射向濾袋，濾袋瞬時膨脹、振動，使表面的粉塵脫出、落入灰斗，由卸灰閥排出。
脈沖除塵器是利用棉毛、人造纖維等織物進行過濾的一種除塵裝置；當粉塵粒徑大于濾布孔隙或沉積在濾布上的塵粒間孔隙時，粉塵即被截留下來。由于新濾布孔隙遠大于粉塵粒徑，所以阻留作用很小，但當濾布表面積沉積大量粉塵后，阻留作用就顯著增大。當含塵氣流接近過濾纖維時，氣流將繞過纖維，而塵料由于慣性作用繼續直線前進，撞擊到纖維上即會被捕集，這種慣性碰撞作用，隨粉塵粒徑及流速的增大而增強。
脈沖除塵器工藝說明：
1、重力沉降作用——含塵氣體進入布袋除塵器時，顆粒大、比重大的粉塵，在重力作用下沉降下來，這和沉降室的作用相同。
2、篩濾作用——當粉塵的顆粒直徑較濾料的纖維間的空隙或濾料上粉塵間的間隙大時，粉塵在氣流通過時即被阻留下來，此即稱為篩濾作用。當濾料上積存粉塵增多時，這種作用就比較顯著起來。
3、慣性力作用——氣流通過濾料時，可繞纖維而過，而較大的粉塵顆粒在慣性力的作用下，仍按原方向運動，遂與濾料相撞而被捕獲。
4、熱運動作用——質輕體小的粉塵(1微米以下)，隨氣流運動，非常接近于氣流流線，能繞過纖維。但它們在受到作熱運動(即布朗運動)的氣體分子的碰撞之后，便改變原來的運動方向，這就增加了粉塵與纖維的接觸機會，使粉塵能夠被捕獲。當濾料纖維直徑越細，空隙率越小、其捕獲率就越高，所以越有利于除塵。
脈沖除塵器對保溫材料的要求：
1、脈沖除塵器的保溫材料滿足保溫性能，保證保溫后(環境溫度不高于25度時，保溫結構外表面溫度不超過50度；環境溫度高于25度時，保溫結構外表面溫度可比環境溫度高25度)。保溫結構在設計使用壽命內應保證完整，在使用過程中不許出現燒壞、腐爛、剝落等現象。保溫結構應有足夠的機械強度，在自重、振動、風雪等附加荷載的作用下不致破壞。
2、保溫層應防水、防火、保溫后整體平面平整美觀（保溫后平面不外漏加強筋，加強筋與外護板平齊，外層設置空氣流動層的保溫結構）。
3、尤其在加強筋處采取可靠措施保證不超溫。
4、保溫施工在除塵器經氣密性檢查或?qū)嶒灪蟛拍苁┕ぁ?/div>
5、保溫使用于任何天氣狀況，因而外殼保護板的鋪設有利于瀉水。
6、保溫結構要求自鎖墊片布置每平方米不少于8只，抽芯鋁鉚釘水平方向間距200MM。
7、保溫層厚度為100MM，各加強筋上為50MM，保溫材料選用高溫玻璃棉（TYPE1000，δ=50），在厚度方向上分二層鋪設，層間應錯縫，錯縫距離不小于板長或板寬的三分之一，拼逢應嚴密平整，高溫玻璃棉的外層均應鋪設鍍鋅六角鐵絲網，再用自鎖墊片壓住?；叶废虏啃』叶诽庝佋O(shè)鋼板網，再用自鎖墊片壓住。
8、凡人口門，傳動裝置處的保溫不影響門的開啟和設備的運行。
9、外殼保護板與連接角鋼相連時用5*13-11抽芯鋁鉚釘，保護板與保護板相連時用5*11-11抽芯鋁鉚釘。
10、支撐角鋼上、下方向間距約1000MM，左右方向間距約500MM。
11、保溫內外層接縫應彼此錯開，層間和縫間不得有空穴，保溫密度應保證在長期運行中不致坍塌的密度。
12、保溫后的脈沖除塵器噪音應小于85分貝。
13、水平夾角大于45度的斜面和臥式結構部位，其保溫層應設支撐件，支撐件應設在法蘭等處的上方，其位置不影響螺栓的拆卸。
14、為保證金屬保護層外性的整齊美觀，應適當設置金屬骨架以支撐金屬保護層。
15、分層保溫的各層伸縮縫應錯開。
16、保溫結構的部件按脈沖除塵器的設計選用。
17、保溫材料選用高溫玻璃棉，容重為32千克每立方米。
18、高溫玻璃棉規格：50*600*1200（MM）。
19、外層保護板為軋槽彩鋼板。
20、頂棚保溫后達到行人條件。
