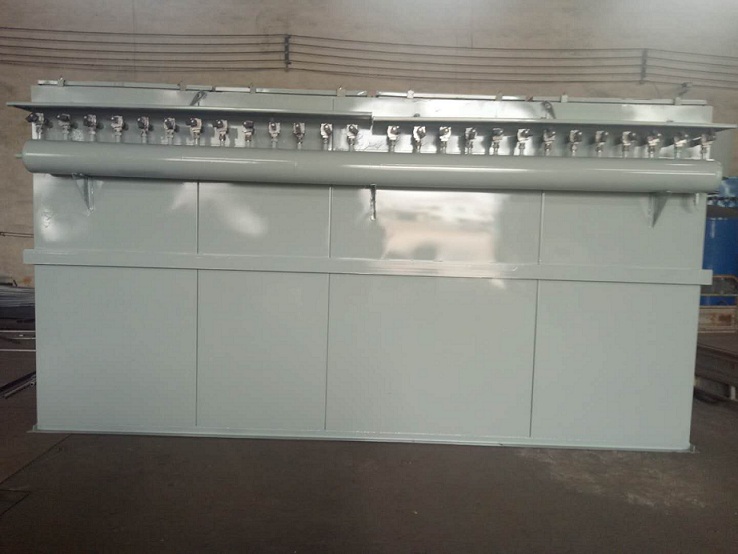

脈沖除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
脈沖除塵器設備正常工作時，含塵氣體由進風口進入灰斗，由于氣體體積的急速膨脹，一部分較粗的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排入大氣，從而達到除塵的目的。除塵器的氣流分布很重要，考慮如何避免設備進口處由于風速較高造成對濾料的高磨損區域。氣流分布板用于濾筒式除塵器有要求，氣流分布十分穩定和均勻，才有利于氣流的上升和粉塵的下降。
脈沖除塵器是在布袋除塵器的基礎上改進的新型高效脈沖除塵器，綜合了分室反吹各種脈沖噴吹除塵器的優點，克服了分室清灰強度不夠，進出風分布不均等缺點，擴大了應用范圍。我們介紹一下脈沖除塵器的特點：
1、采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于脈沖除塵器采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。
4、脈沖除塵器采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
如何設計脈沖除塵器的氣包：
1、設計圓形或方形截面積氣包時必須考慮安全和質量要求。
2、氣包必須有足夠容量，滿足噴吹氣量。建議一般在脈沖噴吹后氣包內壓降不超過原來貯存壓力的30%為宜。
3、氣包的進氣管中徑晝選大，滿足補氣速度。對大容量氣包可設計多個進氣輸入管路。
4、對于大氣量氣包，可用直徑76mm管道把多個氣包連接成為一個貯氣回路。
5、脈沖閥安裝在氣包的上部或側面，避免氣包內的油污、水分經過脈沖閥噴吹進入除塵濾袋。淹沒式脈沖閥不宜安裝在氣包下部。
6、每個氣包底部必須帶有自動（即兩位兩通電磁閥）或手動油水排污閥，周期性地把容器內的雜質向外排出去。
7、如果氣包按壓力窗口標準設計，并有足夠大窖基本體就是一個壓縮氣穩壓氣罐。當氣包前另外帶有穩定罐時，需要把穩壓罐位置靠近氣包安裝，防止壓縮氣在輸送過程中經過細長管道而損失壓力。
8、氣包在加工生產后，必須用壓縮氣連續噴吹清洗內部焊渣，然后在安裝閥門。在車間測試脈沖閥，特別是直徑76mm淹沒式閥時，必須保證氣包壓縮氣的壓力和補氣流量，否則脈沖閥將不能打開或者漏氣。
9、如果在現場安裝后，發現脈沖閥的上出氣口漏氣。那就是因?yàn)闅獍鼉?nèi)含有雜質，導致小膜片上堆積鐵銹不能閉閥，需要拆卸小膜片清掃。
造成脈沖除塵器排放超標的原因：
造成脈沖除塵器排放超標的原因是多方面的，無論是從制造工藝的過程中，亦或脈沖除塵器的運行過程中，甚者是在其保養的過程中都有可能出新紕漏。但是綜合來看，我們可以多從除塵布袋上進行檢驗。
1、倘若是脈沖除塵器的運行壓力偏低造成的排放超標，那么我們需要檢查的就是除塵布袋表面的初始粉塵是否不足。這個原因需要我們從速度、周期和壓力三個方面考慮降低粉塵負載能力的因素。濾袋的過濾速度太高、濾袋的清周期太長以及除塵器的噴吹力度太大等都有可能造成較低的粉塵負載率。
2、倘若脈沖除塵器的超標現象僅僅是出現在除塵布袋清理之后發生，則我們需要針對脈沖除塵器在清洗時壓縮空氣的壓力是否過大進行深入的檢查?？赡茉蚩梢詮乃俣群皖l率兩個方面考慮，速度主要值過濾的速度和氣速過高，頻率主要指是否我們清洗的次數過高等。
3、為了保證脈沖除塵器的工作壓力穩定，我們往往延長脈沖除塵器的清灰周期，以大限度的降低初始粉塵的脫落程度。而清灰時間的預設值越短則越好，倘若使用壓力差值來控制，則可從提高進出口壓力的穩定性方面考慮。
總的來說脈沖除塵器出現排放超標現象的原因是多方面的，我們只介紹了幾個可能的方面而已。要想大限度的預防這種現象，除了避免操作失誤和定期檢查外，重要的是選擇合適的脈沖除塵器供應商。
