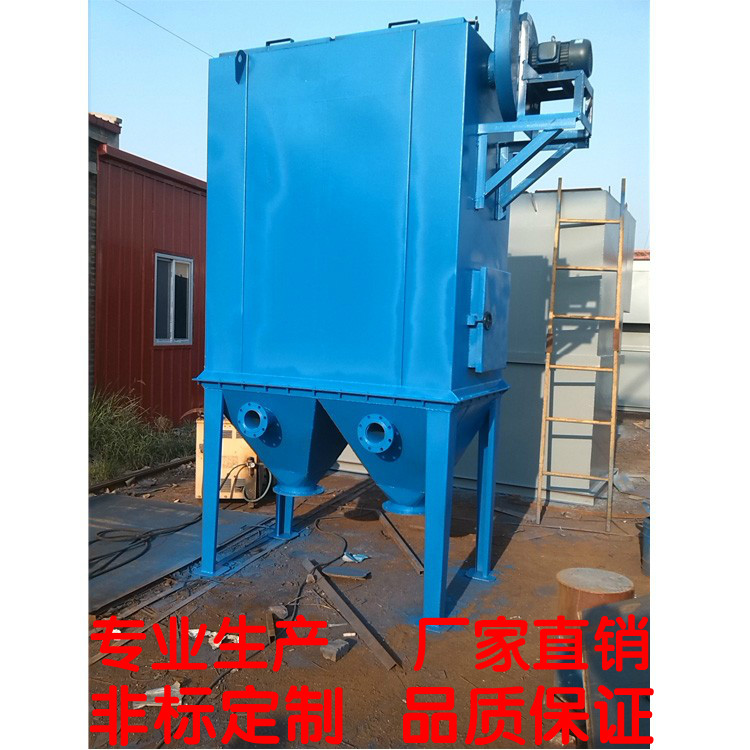

PL型單機除塵器內部構造：殼體：用鋼板焊接和螺釘連接。包括橡皮密封門、濾袋框支架、清灰聯動機構等?；叶罚簽闅んw的一部分，帶抽出式集塵抽屜。密封：為密性材料。濾袋：用208滌輪絨布制作，包括框架密封體和彈簧式內插墊。清灰機械：電力產生高頻振動由偏心聯動機構傳送至濾袋進行清灰。控制：有風機和清灰民機的直接起動器和控制清灰周期用的時間繼電器。清灰機構可手動或自動控制。自動清灰在風機運行過程中間歇進行。手動清灰則在風機停止運行時清灰，清灰數十秒鐘立即自動停止。風機與電機直聯的離心式風機，風機葉輪經過動平衡。

       所謂脈沖清灰袋式單機脈沖除塵器是以壓縮空氣作為清灰氣源，除塵布袋根據清灰用壓縮空氣的壓力不同大致分為高壓和低壓。脈沖袋除塵器濾袋上方設有噴吹管，每個噴吹管上有若干個噴吹孔，每個噴吹孔對準一個濾袋口，除塵布袋當袋式除塵器的阻力達規定值時，通過控制儀和電磁閥（或氣動閥）的作用，開啟脈沖閥，壓縮空氣便在瞬間內通過文氏管并引射幾倍于壓縮空氣量的周圍空氣一同射向?yàn)V袋，使濾袋產生振動，加上逆氣流的作用使濾袋上的粉塵脫落下來，袋式除塵器從而完成清灰過程。該類脈沖袋收塵器的每個脈沖閥帶一根噴吹管，每根噴吹管負責一排濾袋的清灰。所以也稱之為行脈噴袋收塵器。脈沖袋式除塵器處理風量大、除塵布袋系統阻力小、清灰徹底、除塵效率高等優點，受到廣大用戶的青睞，在各企業得到了廣泛的應用。如何進一步深入研究單機脈沖除塵器的清灰機理，不斷進行優化設計顯得尤其重要。
